Proceso de fabricación de PCB

Procesos para cada tecnología

Fabricación de PCB de alta precisión

En el corazón de cada producto electrónico de vanguardia hay una PCB de alto rendimiento. Nos especializamos en una amplia gama de tipos de PCB, incluyendo multicapa, HDI, rigid-flex y cerámicas, diseñadas para cumplir los requisitos más exigentes.

Cotización instantánea

Fabricación de PCB de alta precisión para las necesidades de su proyecto

En el corazón de cada producto electrónico de vanguardia hay una PCB de alto rendimiento. Como componente crítico, el proceso de fabricación de su PCB afecta directamente su fiabilidad, funcionalidad y éxito global. Nos especializamos en una amplia gama de tipos de PCB —una cara, doble cara, multicapa, flex y rigid-flex— diseñadas para cubrir las necesidades más exigentes de sectores como electrónica de consumo, automoción, dispositivos médicos, telecomunicaciones e iluminación LED.

Nuestros procesos están cuidadosamente diseñados para ajustarse a las necesidades de su proyecto. Tanto si busca placas HDI (High-Density Interconnect), gold fingers, PCB cerámicas o metal core, nuestro equipo asegura que cada producto cumpla los estándares más altos de calidad, rendimiento y fiabilidad, respetando su calendario y presupuesto.

Tipos de PCB y sus procesos de fabricación

PCB multicapa + proceso de tapado con resina (POFV / VIPPO)

Aplicación: diseños que requieren vía en pad para BGA o estanqueidad al vacío de alta presión.

Fase 1: Núcleo y capas internas

  • Corte de laminado y horneado
  • Film seco capa interna → grabado → retirada del film
  • AOI capa interna
  • Óxido marrón
  • Laminación (lay-up y prensado al vacío)
  • Taladrado con alineación por rayos X

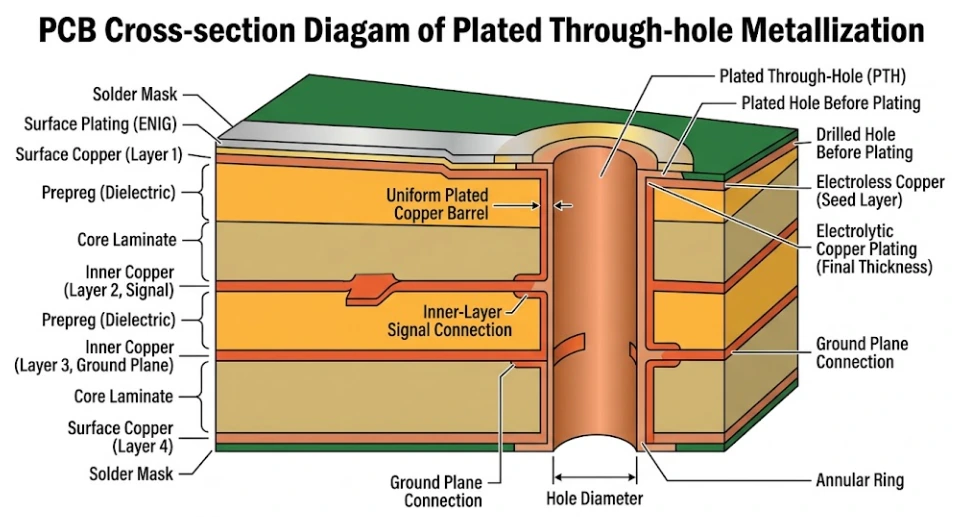

Fase 2: Preparación y tapado de vías

  • Taladro 1 (pasantes/enterradas para tapado)
  • Desbarbado y desmear
  • Cobre químico (PTH)
  • Metalizado de panel 1 (engrosar Cu del barril)
  • Tapado con resina (vacío) → horneado y curado
  • Planarizado (retirar exceso de resina)

Fase 3: Cap plating y patrón

  • Taladro 2 (agujeros pasantes sin tapado)
  • Desmear
  • Cobre químico (cap plating)
  • Metalizado de panel 2 (planitud del cap)
  • Film seco capa externa → metalizado por patrón
  • Grabado capa externa → AOI capa externa

Fase 4: Máscara, acabado y QA

  • Máscara de soldadura
  • Leyenda (serigrafía)
  • Acabado superficial (ENIG/OSP)
  • Perfilado (ruteado/V-cut)
  • E-test → FQC
  • Embalaje

Proceso HDI Tipo I (1+N+1)

Aplicación: smartphones y electrónica de consumo con vías ciegas láser.

Phase 1: Pasos del proceso (Part 1)

  • Fabricación del core: corte de laminado
  • Film seco capa interna
  • Grabado capa interna
  • AOI capa interna
  • Óxido marrón
  • Build-up y taladrado láser: laminación 1 (core + RCC o prepreg/foil)

Phase 2: Pasos del proceso (Part 2)

  • Taladrado láser (vías ciegas L1-L2)
  • Taladrado mecánico (agujeros pasantes)
  • Desmear por plasma (eliminar carbón de láser)
  • Cobre químico
  • Metalizado VCP (relleno de vías ciegas)
  • Film seco capa externa

Phase 3: Pasos del proceso (Part 3)

  • Metalizado por patrón
  • Grabado capa externa
  • AOI capa externa
  • Máscara de soldadura
  • Leyenda
  • Acabado superficial

Phase 4: Pasos del proceso (Part 4)

  • Perfilado
  • E-test
  • FQC
  • Embalaje

Proceso HDI Tipo II (2+N+2)

Aplicación: tablets, módulos 5G y placas lógicas de alta densidad. Incluye dos ciclos de build-up.

Phase 1: Pasos del proceso (Part 1)

  • Fabricación del core: corte de laminado
  • Film seco capa interna
  • Grabado capa interna
  • AOI capa interna
  • Óxido marrón
  • 1.er build-up (etapa Tipo I): laminación 1
  • Taladrado láser 1 (L2-L3, Ln-1 a Ln-2)
  • Taladrado mecánico (vías enterradas)

Phase 2: Pasos del proceso (Part 2)

  • Desmear
  • Cobre químico
  • Metalizado VCP (relleno de vías)
  • Patronado capa interna 2 (film seco/grabado/AOI)
  • Óxido marrón
  • 2.º build-up (etapa Tipo II): laminación 2 (placa etapa 1 + PP + foil exterior)
  • Taladrado con alineación por rayos X
  • Taladrado láser 2 (L1-L2, Ln a Ln-1)

Phase 3: Pasos del proceso (Part 3)

  • Taladrado mecánico (agujeros pasantes)
  • Desmear por plasma
  • Cobre químico
  • Metalizado VCP (relleno de vías ciegas y metalizado de agujeros pasantes)
  • Film seco capa externa
  • Metalizado por patrón
  • Grabado capa externa
  • AOI capa externa

Phase 4: Pasos del proceso (Part 4)

  • Máscara de soldadura
  • Leyenda
  • Acabado superficial
  • Perfilado
  • E-test
  • FQC

Proceso de PCB Rigid-Flex (ejemplo de 4 capas)

Aplicación: wearables, aeroespacial y dispositivos médicos.

Phase 1: Pasos del proceso (Part 1)

  • Fabricación del core flex (FPC): corte de laminado flex (FCCL)
  • Limpieza química
  • Film seco FPC
  • Grabado FPC
  • AOI FPC
  • Laminación de coverlay
  • Prensado y curado
  • Acabado superficial (en pads flex)

Phase 2: Pasos del proceso (Part 2)

  • Punzonado/corte de FPC
  • Preparación y laminación rígida: corte de laminado rígido
  • Fresado de prepreg no-flow (abrir ventanas para zona flex)
  • Óxido marrón
  • Stack-up (rígido + PP + FPC + PP + rígido)
  • Laminación al vacío
  • Recorte láser (retirar exceso de adhesivo)
  • Taladrado y capas externas: taladrado

Phase 3: Pasos del proceso (Part 3)

  • Limpieza por plasma (rugosizar paredes de agujeros en PI)
  • Cobre químico
  • Metalizado de panel
  • Film seco capa externa
  • Metalizado por patrón
  • Grabado capa externa
  • Máscara de soldadura
  • Leyenda

Phase 4: Pasos del proceso (Part 4)

  • Acabado superficial
  • Apertura láser (retirar cap rígido sobre zona flex)
  • Ruteado de profundidad controlada
  • E-test
  • FQC

PCB de núcleo metálico (MCPCB) - una cara

Aplicación: iluminación LED y módulos de potencia.

Phase 1: Pasos del proceso (Part 1)

  • Corte de laminado de aluminio
  • Scrubbing
  • Film seco (imaging)
  • Grabado ácido
  • Retirada del film

Phase 2: Pasos del proceso (Part 2)

  • Inspección de grabado
  • Máscara de soldadura (tinta blanca de alta reflectividad)
  • Leyenda
  • Acabado superficial (HASL/OSP)
  • Prueba hi-pot (aislamiento de alta tensión)

Phase 3: Pasos del proceso (Part 3)

  • Perfilado (V-cut/ruteado CNC/punzonado)
  • Limpieza
  • FQC
  • Embalaje

Componentes embebidos (resistor/capacitor)

Aplicación: backplanes RF y señales de alta frecuencia.

Phase 1: Pasos del proceso (Part 1)

  • Corte de laminado (con capa resistiva)
  • Film seco capa interna
  • 1.er grabado (retirar cobre)
  • Retirada del film

Phase 2: Pasos del proceso (Part 2)

  • 2.º grabado (retirar material resistivo)
  • Retirada del film
  • Trim láser (ajuste de valor resistivo)
  • AOI capa interna

Phase 3: Pasos del proceso (Part 3)

  • Óxido marrón
  • Laminación
  • Taladrado
  • (continuar con proceso estándar de metalizado multicapa)

Proceso de PCB con gold finger

Aplicación: conectores de borde (PCIe, ranuras DDR).

Phase 1: Pasos del proceso (Part 1)

  • Capas internas estándar y laminación
  • Taladrado
  • Metalizado
  • Grabado capa externa
  • AOI capa externa

Phase 2: Pasos del proceso (Part 2)

  • Máscara de soldadura (abrir máscara en zona de fingers)
  • Generación de leads (mantener leads conductores)
  • Aplicación de cinta/adhesivo azul (proteger zonas no-finger)
  • Níquel electrolítico
  • Oro duro electrolítico (30-50u")

Phase 3: Pasos del proceso (Part 3)

  • Retirar cinta
  • Acabado superficial (ENIG/OSP en el resto de la placa)
  • Leyenda
  • Perfilado
  • Biselado (chaflán 30°/45°)

Phase 4: Pasos del proceso (Part 4)

  • Fresado de leads (desconectar leads eléctricos)
  • E-test
  • FQC

Proceso de oro duro selectivo/segmentado

Aplicación: keypads y puntos de contacto en el centro de la placa.

Phase 1: Pasos del proceso (Part 1)

  • Fabricación estándar
  • Grabado capa externa
  • AOI capa externa
  • Máscara de soldadura

Phase 2: Pasos del proceso (Part 2)

  • 1.er film seco/cintado (proteger zonas sin oro)
  • Ni/Au electrolítico selectivo (en keypads/contactos)
  • Retirar film
  • 2.º acabado superficial (ENIG/OSP en pads SMT)

Phase 3: Pasos del proceso (Part 3)

  • Leyenda
  • Perfilado
  • E-test
  • FQC (nota: limpieza crítica entre procesos para evitar oxidación)

PCB cerámica - proceso DPC (Direct Plated Copper)

Aplicación: LED de alta potencia y módulos RF de precisión.

Phase 1: Pasos del proceso (Part 1)

  • Limpieza del sustrato cerámico
  • Sputtering al vacío (capa Ti + capa seed de Cu)
  • Film seco (litografía)
  • Exposición y revelado

Phase 2: Pasos del proceso (Part 2)

  • Metalizado por patrón (engrosar cobre)
  • Retirada del film
  • Grabado flash (retirar capa Ti/Cu seed)
  • Rectificado/pulido (planarizado superficial)

Phase 3: Pasos del proceso (Part 3)

  • Máscara de soldadura
  • Acabado superficial
  • Corte/separación láser
  • FQC

PCB cerámica - proceso DBC (Direct Bonded Copper)

Aplicación: módulos IGBT y potencia de alta tensión.

Phase 1: Pasos del proceso (Part 1)

  • Limpieza cerámica
  • Colocación de foil de cobre (cobre OFC)
  • Unión eutéctica a alta temperatura (1065°C en N2/O2)
  • Patronado (film seco

Phase 2: Pasos del proceso (Part 2)

  • Exposición
  • Grabado)
  • Retirada del film
  • Níquel/oro químico (o Ag)

Phase 3: Pasos del proceso (Part 3)

  • Máscara de soldadura (opcional)
  • Separación láser/mecánica
  • FQC

Proceso de PCB con tinta de carbono

Aplicación: controles remotos, calculadoras y keypads.

Phase 1: Pasos del proceso (Part 1)

  • Proceso estándar de doble cara
  • Grabado capa externa
  • Máscara de soldadura
  • Impresión de tinta de carbono (serigrafía)

Phase 2: Pasos del proceso (Part 2)

  • Curado (horneado a alta temperatura)
  • Acabado superficial (OSP, evitar zona de carbono)
  • Leyenda
  • Perfilado

Phase 3: Pasos del proceso (Part 3)

  • Test de resistencia de carbono
  • FQC

Proceso de PCB con coin embebido

Aplicación: alta disipación de potencia (p. ej., estaciones base 5G).

Phase 1: Pasos del proceso (Part 1)

  • Corte de core de capa interna
  • Ruteado de capa interna (fresado de cavidad de precisión)
  • Preparación de coin de cobre (óxido marrón)
  • Prensado (insertar coin + prepreg de alto flujo + core)

Phase 2: Pasos del proceso (Part 2)

  • Planarizado/rectificado (nivelar coin y resina)
  • Taladrado
  • (continuar con proceso estándar de metalizado)**

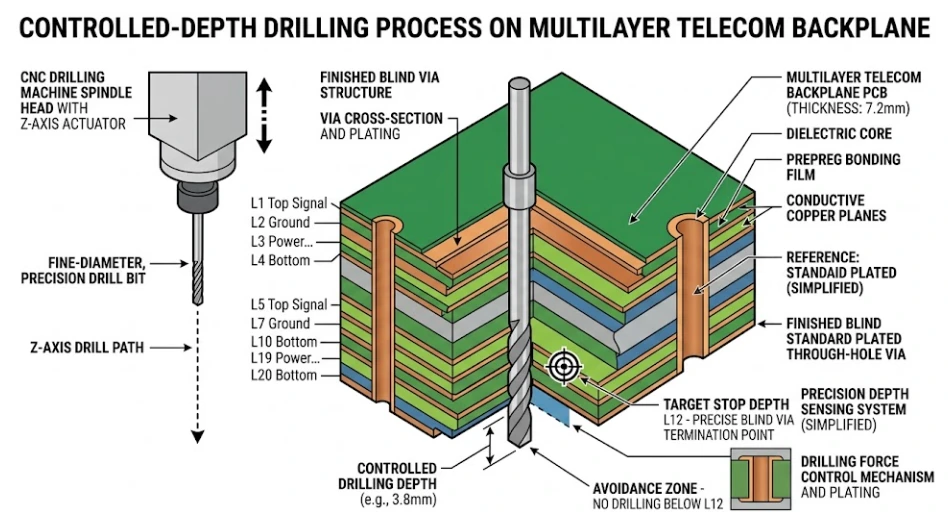

Proceso de PCB con backdrill/counterbore

Aplicación: integridad de señal high-speed (eliminación de stub) o ensamblaje mecánico.

Phase 1: Pasos del proceso (Part 1)

  • Metalizado por patrón estándar
  • Grabado
  • Backdrilling (taladrado de profundidad controlada para eliminar stubs de vía)
  • E-test (verificar eliminación de stub)
  • Máscara de soldadura

Phase 2: Pasos del proceso (Part 2)

  • Acabado superficial
  • Taladrado counterbore (profundidad controlada para cabezas de tornillo)
  • Perfilado
  • FQC**

Aseguramiento de calidad integral y pruebas de fiabilidad

Para garantizar el máximo desempeño y la durabilidad de nuestras PCBs, aplicamos un sistema riguroso de control de calidad conforme a las normas IPC-A-600 Class 2 y Class 3. Nuestras capacidades de prueba van más allá de la verificación básica de conectividad para confirmar la integridad estructural y la confiabilidad a largo plazo de cada lote.

  • Inspección dimensional y mecánica: Verificaciones con CMM (Coordinate Measuring Machine) y Hole Gauge para comprobar tolerancias de contorno (±0.1mm), diámetros de taladro y espesor de la placa.
  • Análisis de microsección: Corte y evaluación de secciones transversales para verificar espesores de metalizado (Cu/Ni/Au), calidad de pared de taladro y separación dieléctrica.
  • Pruebas de soldabilidad: Simulación de condiciones de reflow para asegurar que pads y taladros acepten soldadura correctamente durante el ensamblaje.
  • Ensayo de estrés térmico: Ciclos térmicos repetidos (-40°C a +125°C) para evaluar la confiabilidad de las vías y la resistencia a la delaminación.
  • Verificación de control de impedancia: Uso de TDR (Time Domain Reflectometry) para confirmar que las líneas de impedancia single-ended y differential cumplen especificación (típicamente ±10% o ±5%).
  • Ensayo de contaminación iónica: Verificación de que la superficie esté libre de residuos químicos que puedan causar corrosión o electromigración.

Inventario avanzado de materiales para aplicaciones especializadas

Mantenemos un inventario estratégico de materiales de alto rendimiento para cubrir las necesidades de los sectores automotriz, telecomunicaciones y aeroespacial. Al asociarnos con fabricantes de laminados de clase mundial, aseguramos consistencia y disponibilidad de materiales tanto para prototipos como para producción en serie.

  • FR4 estándar y High-Tg: Materiales de Shengyi (S1000-2, S1170), Isola (370HR) y Kingboard (KB-6167) con valores de Tg entre 130°C y 180°C+.
  • Alta frecuencia y baja pérdida: Laminados de PTFE e hidrocarburo con carga cerámica de Rogers (RO4350B, RO3003), Taconic y Arlon para aplicaciones RF/microondas.
  • Base metálica (IMS): Laminados con base de aluminio y cobre de alta conductividad térmica de Bergquist y Laird (1.0W/mK a 8.0W/mK) para LED y electrónica de potencia.
  • Materiales flexibles: Films de poliimida (PI) de DuPont y Panasonic para PCBs Flex y Rigid-Flex de alta confiabilidad.
  • Sustratos especiales: Materiales libres de halógenos y High-CTI (Comparative Tracking Index) para aplicaciones industriales de alto voltaje y fuentes de alimentación.

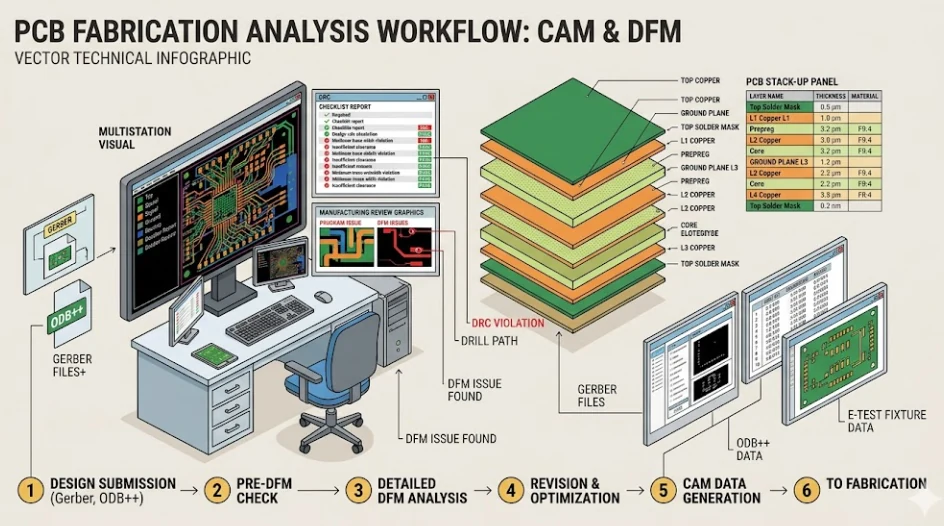

Ingeniería previa a producción y soporte DFM

Antes de iniciar la fabricación, nuestros ingenieros CAM (Computer-Aided Manufacturing) realizan una revisión integral de Design for Manufacturing (DFM). Este paso crítico minimiza riesgos de producción, mejora el rendimiento y reduce los plazos al identificar posibles problemas de diseño en etapas tempranas.

  • Verificación de datos: Aceptamos formatos Gerber RS-274X, ODB++ y DXF. El sistema comprueba automáticamente integridad de archivos y alineación de capas.
  • DRC (Design Rule Check): Escaneo automatizado de ancho/espaciado mínimo de pista, tamaño de anillo anular y distancia taladro-cobre para asegurar compatibilidad con nuestras capacidades de fabricación.
  • Comparación de netlist: Comparación del netlist IPC-356 del cliente contra los Gerber para evitar opens/shorts eléctricos causados por errores de datos.
  • Simulación de integridad de señal: En placas con control de impedancia, simulamos stack-up y geometría de pistas con Polarcale para recomendar el espesor dieléctrico y ancho de pista óptimos.
  • Optimización de panelización: Diseñamos arrays eficientes (V-cut o Tab-routing) para maximizar aprovechamiento de material y agilizar su proceso de ensamblaje PCBA.

¿Necesita consultoría experta para su PCB a medida? Contáctenos hoy

Los procesos descritos aquí son solo un resumen de alto nivel de nuestras capacidades. Para diseños complejos o requisitos de PCB especializados, le invitamos a ponerse en contacto con nuestro equipo. Nuestros expertos están listos para ofrecer consultoría en profundidad y asesoría de diseño adaptada a sus necesidades, asegurando que su proyecto avance sin contratiempos desde el concepto hasta la entrega.

En pedidos que implican procesos únicos o especialmente complejos, una consulta temprana ayuda a identificar y resolver desafíos potenciales antes de que aparezcan, ahorrando tiempo, coste y esfuerzo a largo plazo. Estamos comprometidos a proporcionar soluciones de fabricación de PCB de primer nivel, con un soporte postproducción robusto para acompañarle en cada etapa.

Preguntas frecuentes

Respuestas a las preguntas que más escuchamos de los equipos de hardware.

¿Qué tipos de PCB y procesos soportan?

Una cara, doble cara, multicapa, flex, rigid-flex, HDI, gold finger, cerámica, metal core, tinta de carbono, coin embebido y flujos especializados de vías/relleno con pasos detallados.

¿Cómo fabrican placas HDI y vía en pad?

HDI Tipo I y II con vías ciegas láser, build-up secuencial, tapado con resina, VIPPO/cap plating y microvías apiladas o escalonadas controladas a lo largo de ciclos de laminación.

¿Qué pruebas de calidad y fiabilidad realizan?

Verificación dimensional, microsecciones de metalizado y dieléctrico, soldabilidad, ciclos de estrés térmico, TDR de impedancia y test de contaminación iónica según IPC-A-600 Clase 2/3.

¿Qué materiales están disponibles?

FR-4 estándar y high-Tg (Shengyi, Isola, Kingboard), RF/baja pérdida (Rogers, Taconic, Arlon), IMS con base metálica, cores flex de poliimida y sustratos especiales libres de halógenos/high-CTI.

¿Qué soporte DFM y de preproducción ofrecen?

Verificación de datos Gerber/ODB++, DRC para ancho/espaciado y anillos anulares, comparación de netlist, simulación de stack-up de impedancia y optimización de panelización con feedback de ingeniería CAM.

¿Necesita consultoría experta para su PCB a medida?

Para diseños complejos o requisitos especializados, contáctenos para una consulta en profundidad. Le ayudamos con stack-up, procesos y mitigación de riesgos desde el concepto hasta la entrega.
