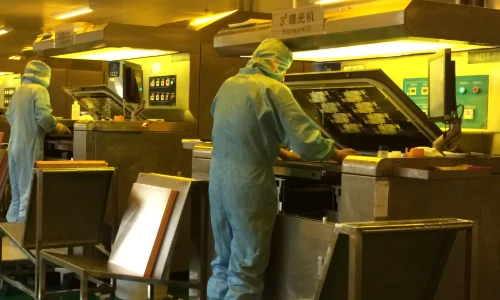

خدمات PCB عالية التردد من APTPCB

تصنيع RF متكامل يغطي اختيار المواد، ونمذجة التراص، وتحسين الإطلاق، والتحقق بعد البناء لأجهزة الميكروويف و mmWave.

بنيات RF PCB

PTFE أحادي أو متعدد الطبقات، وهجين RF/FR-4، و RF مدعوم بالمعدن، وأحزمة RF صلبة-مرنة.

• PTFE أحادي الطبقة – هوائيات ميكروستريب ومكبرات طاقة على RT-duroid أو RO3003.
• هجين RF + FR-4 – قلوب Rogers لطبقات RF مع FR-4 لمنطق التحكم والطاقة.
• RF مدعوم بالمعدن – PTFE مدعوم بالألومنيوم أو النحاس للتشتيت الحراري.
• RF صلب-مرن – الذيول المرنة توجه إشارات RF في المرفقات المدمجة.
• ميكروويف عالي الطبقات – ستريب لاين متعدد الطبقات مع تباعد عازل متوازن للمصفوفات المرحلية.

ميزات إطلاق وربط RF

• فتحات مطلية نافذة: الحفاظ على معاوقة موحدة لإطلاقات الحافة والمرشحات.
• RF Vias وهياكل السياج: خياطة الأرضي حول الهوائيات والتجاويف لاحتواء الطاقة.
• RF Vias محفورة خلفياً: إزالة البقايا التي تفقد ضبط الخطوط عالية التردد.
• تجاويف مقشرة بالليزر: كشف المكونات مع الحفاظ على الأسطح العازلة.
• قارنات مدمجة: حفر دقيق لقارنات branchline و Lange.

عينات تراصات RF

• RO4350B طبقتان: قلب 0.508 مم مع نحاس 1 أوقية لهوائيات النطاق L.
• هجين RO3003 + FR-4: طبقات PTFE الخارجية لـ RF، و FR-4 الداخلي لمنطق التحكم.
• RT-duroid على الألومنيوم: 0.254 مم RT/duroid مرتبط بلوحة ألومنيوم لوحدات PA.

إرشادات المواد والتصميم

طابق ثابت العزل، والتمدد الحراري، وخشونة النحاس مع أهداف التردد؛ حافظ على التراصات متماثلة للاستواء.

• حدد ثابت العزل/التفاوت وعامل التبديد لكل طبقة.
• استخدم نحاساً ملفوفاً أو منخفض المظهر جداً لتقليل الفقد.
• تحكم في طلاء النحاس وتعويض الحفر للقارنات والمرشحات.
• وثّق أقطار الحفر وقواعد الوسادة المضادة لـ vias RF والأرضي.

الموثوقية والتحقق من RF

تخضع بنيات RF للتحقق من المعاوقة، والدورة الحرارية، واختبار VNA/S-parameter الاختياري حتى 40+ جيجاهرتز لضمان أداء ثابت.

توجيه التكلفة والتطبيق

• تراصات هجينة: استخدم مواد RF فقط عند الضرورة لإدارة التكلفة.
• مشاركة الألواح: ادمج لوحات RF الصغيرة لتقليل الخردة.
• توحيد التشطيبات: ENIG لـ RF العام، وحجز الذهب الناعم لمناطق ربط الأسلاك.
